產品特性：直流應用設計；最大分?jǐn)嗄芰?0kA；最小分?jǐn)嚯娏?35% (In<60A)或200% (In>=60A)；高耐受電流循環沖擊能力；較低的最小分?jǐn)嚯娏鳎粷M足EV行業所有電壓平臺及電流需求；低溫升，低功耗；產品小型化，輕量化。
產品設計標準：
-JASO-D622，GB 31465，ISO 8820；
-2In，3In，5In小電流分?jǐn)啵?/p>
-汽車級震動要求；
-5萬次電流循環壽命；
-優越的極溫性能。
應用領域：EV/HEV、動力電池包保護、動力電池充電、EV系統高壓配電箱PDU/BDU支路保護、EV系統高壓維修開關MSD、儲能系統。
規格選型請參考以下表格：
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |

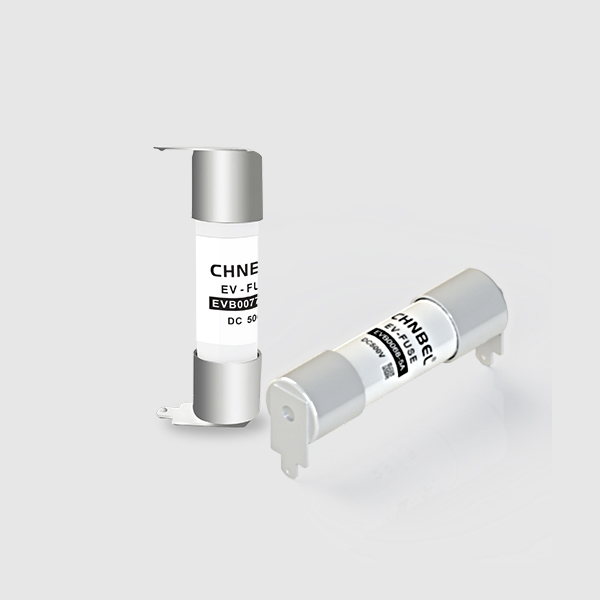

EVB0068~0082 | ?10 | 38.9 | / | / | 10-50A | 500/750Vdc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |

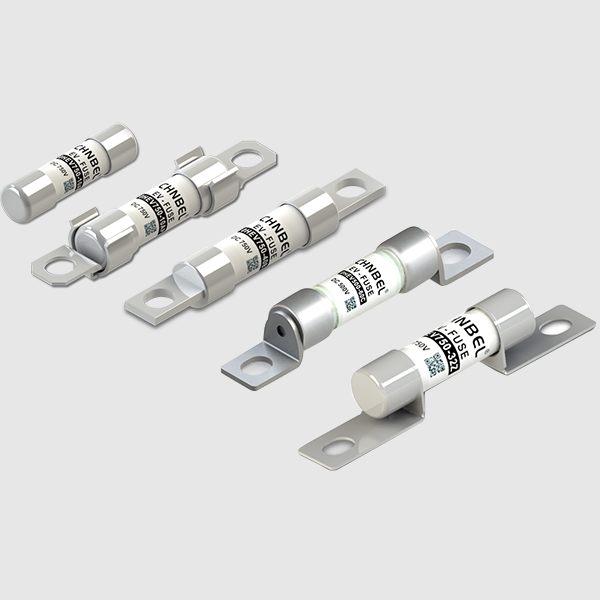

0HEV | ?10 | 38 | N/A | N/A | 1-40A | 500Vdc/750Vdc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |

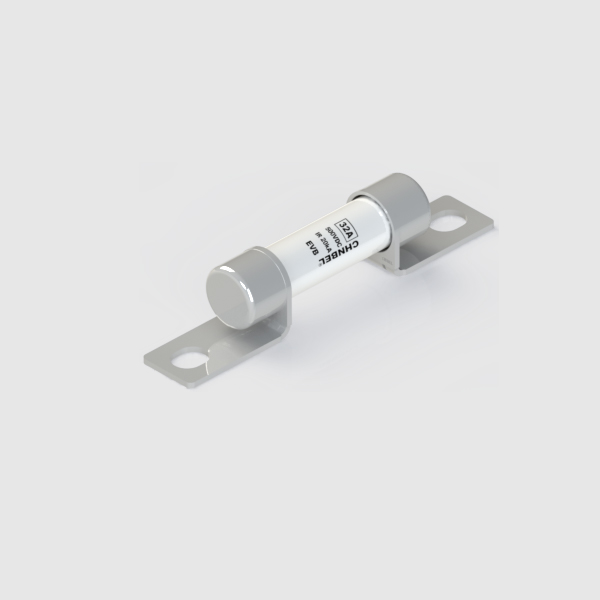

EVB0151~0157 | ?10 | 65 | 53.5 | M5 | 10-50A | 750Vdc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |

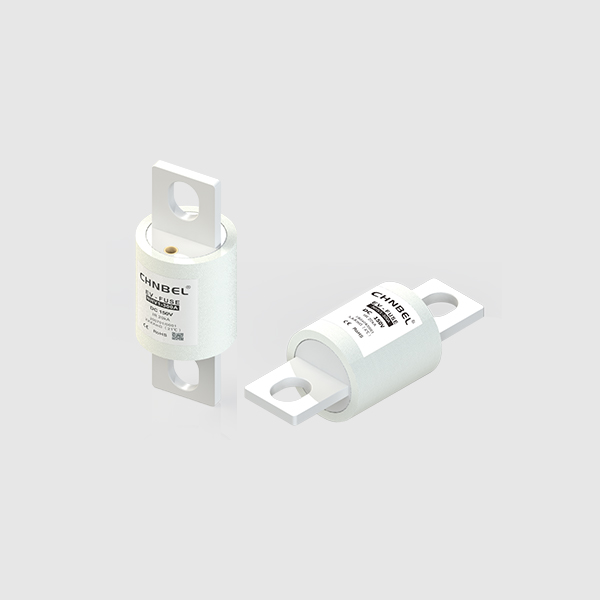

NHV1 | ?25 | 66.5 | 51 | M8 | 70-400A | 150Vdc |
| NHV1 | ?38 | 88.5 | 60 | M10 | 500-1000A | 150Vdc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |

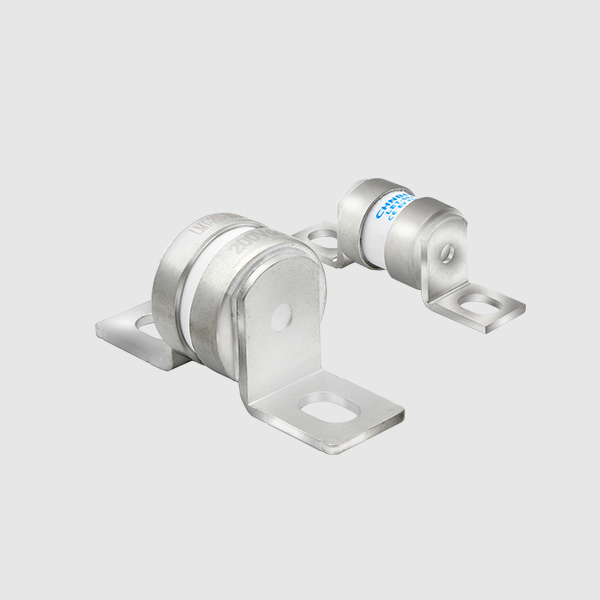

LET | ?17.7 | 55.5 | 41.5 | M6 | 6-160A | 200Vdc |
| LMT | ?29 | 64.5 | 47 | M8 | 180-300A | 200Vdc |
| LMT | ?37 | 88 | 60 | M10 | 315-600A | 200Vdc |
| LMTS | ?38 | 84 | 56 | M10 | 160-600A | 200Vdc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |

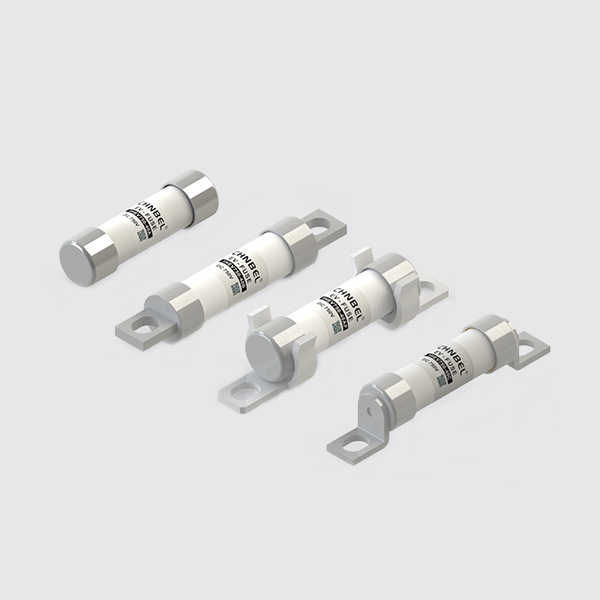

1HEV | ?14 | 51 | N/A | N/A | 0.25-8A | 1500Vdc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |

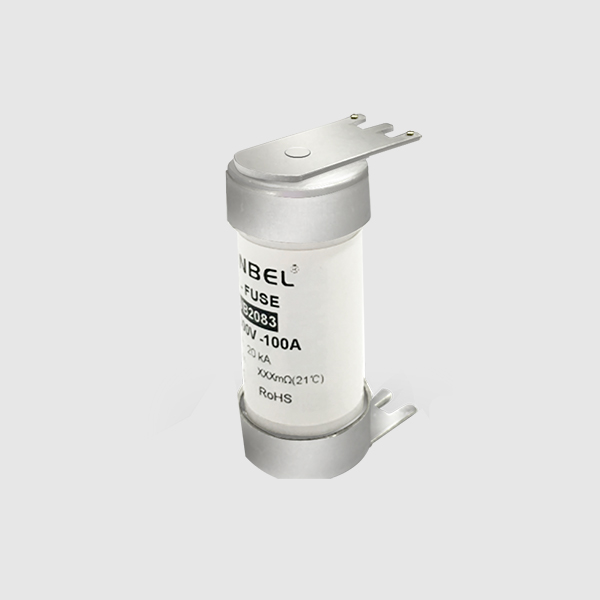

EVB2065~2083 | ?17.9 | 44 | N/A | N/A | 10-100A | 500Vdc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |

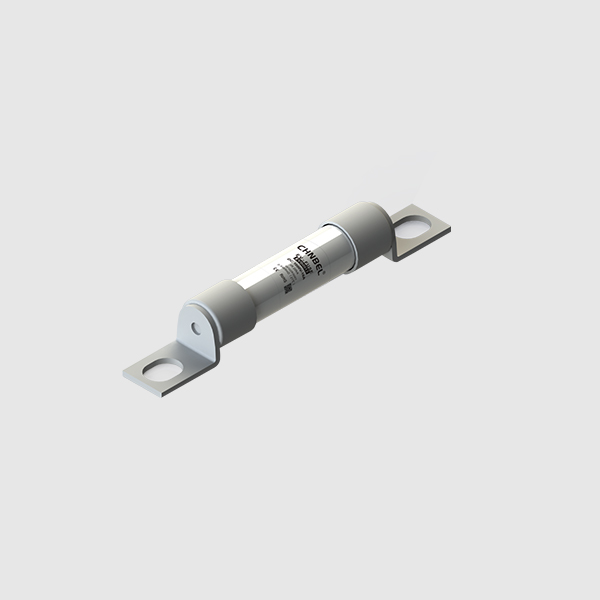

| EVB0004~0012 | ?10.5 | 74 | 63.2 | M6 | 6-32A | 1000Vdc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |

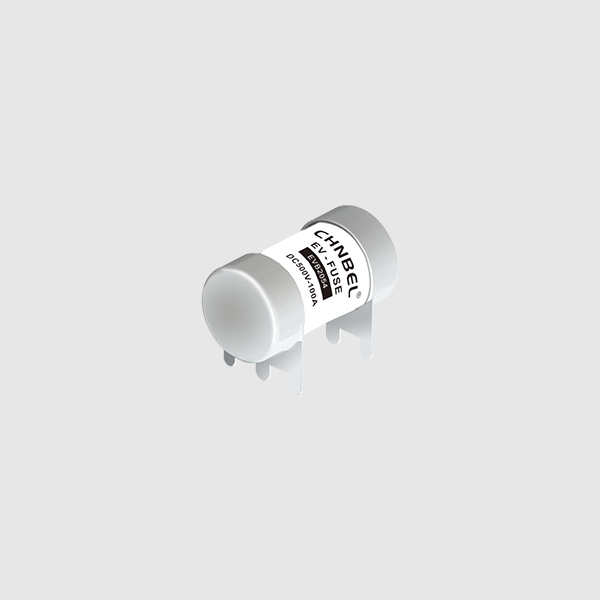

EVB2051~2054 | ?17.4 | 31.5 | N/A | N/A | 50-100A | 500Vac/dc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |
EVB2065~2083 | ?17.9 | 44 | N/A | N/A | 10-100A | 500Vdc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |

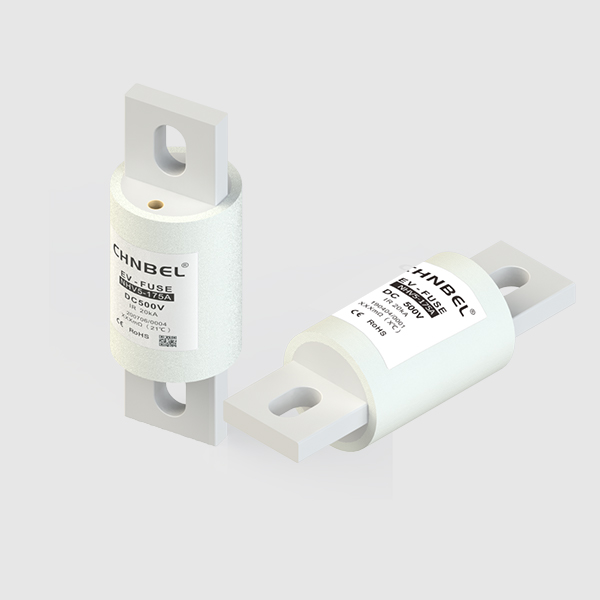

| EV500 | ?20 | 81 | 60.5 | M8 | 35-60A | 500Vdc |
| EV500 | ?26 | 94 | 70 | M8 | 65-100A | 500Vdc |
| NHV5 | ?31 | 92 | 69 | M8 | 125-200A | 500Vdc |
| NHV5 | ?38 | 110 | 81.5 | M10 | 225-500A | 500Vdc |
| NHV5L | ?51 | 110 | 81.5 | M10 | 500-800A | 500Vdc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |
| EVH25 | ?25 | 92 | 72 | M8 | 100-250A | 500Vdc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |
| EVH30 | ?31 | 92 | 73 | M8 | 150-400A | 500Vdc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |

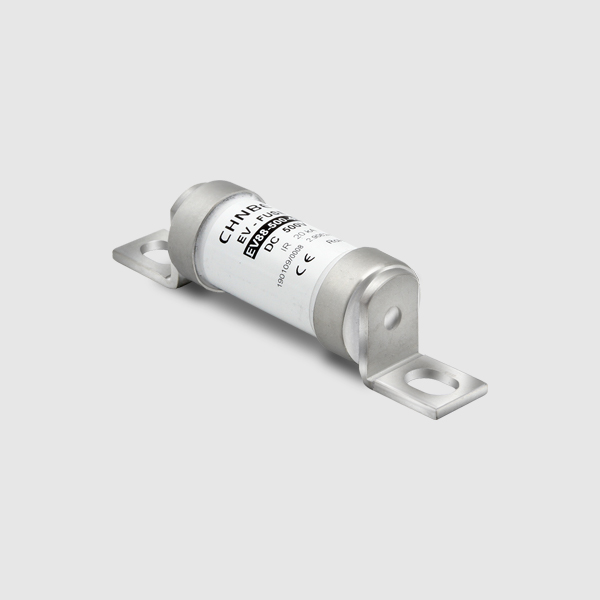

| EV88-500 | ?17.8 | 76 | 62.5 | M6 | 10-100A | 500Vdc |
| EV88-500 | ?29.5 | 89 | 71 | M8 | 150-225A | 500Vdc |
| EV88-500 | ?38 | 107 | 79 | M10 | 250-400A | 500Vdc |
| EV88-500 | ?42 | 108 | 79 | M10 | 500A | 500Vdc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |

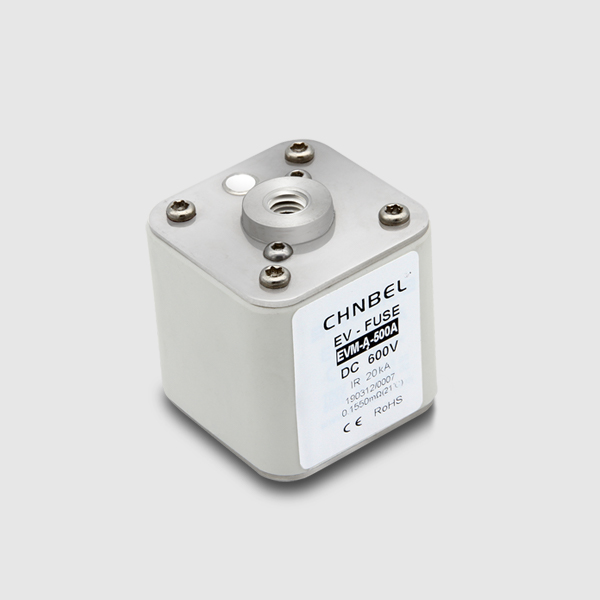

| EVM-A | 43 x 43 | 50 | N/A | N/A | 100-630A | 600Vdc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |

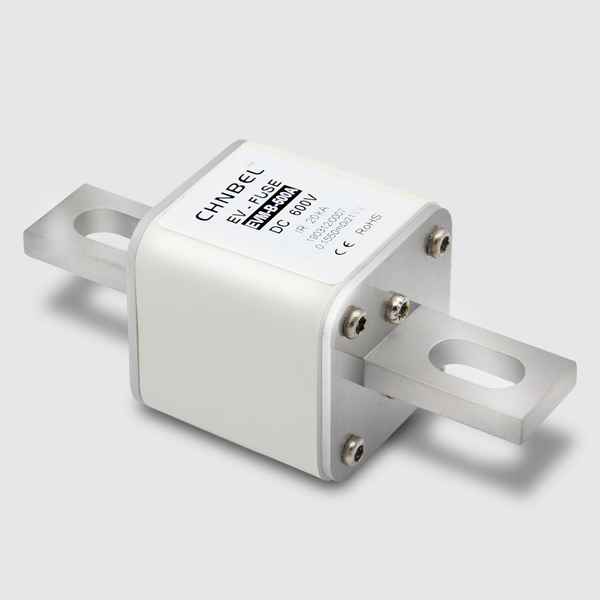

| EVM-B | 43 x 43 | 108.5 | 78.5 | M10 | 100-630A | 600Vdc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |
| EV88-750 | ?17.8 | 76 | 62.5 | M6 | 10-100A | 750Vdc |
| EV88-750 | ?29.5 | 89 | 71 | M8 | 150-225A | 750Vdc |
| EV88-750 | ?38 | 107 | 79 | M10 | 250-400A | 750Vdc |
| EV88-750 | ?42 | 108 | 79 | M10 | 500A | 750Vdc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |

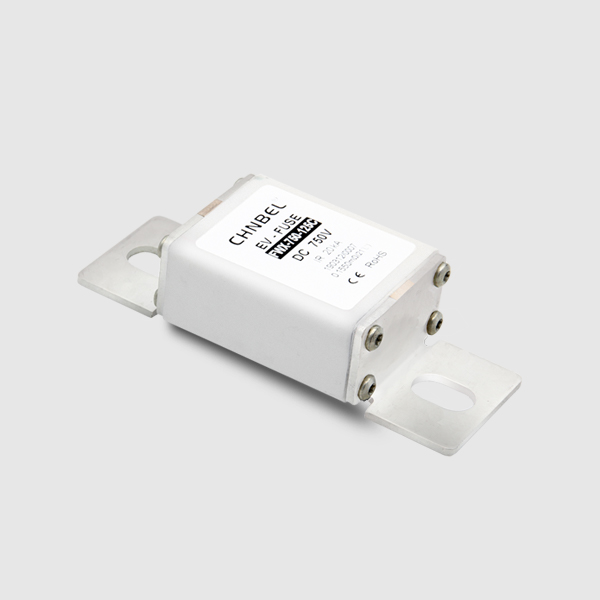

| FWX-750-C | 20.4 x 36.3 | 95 | 73 | M8 | 25-400A | 750Vdc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |

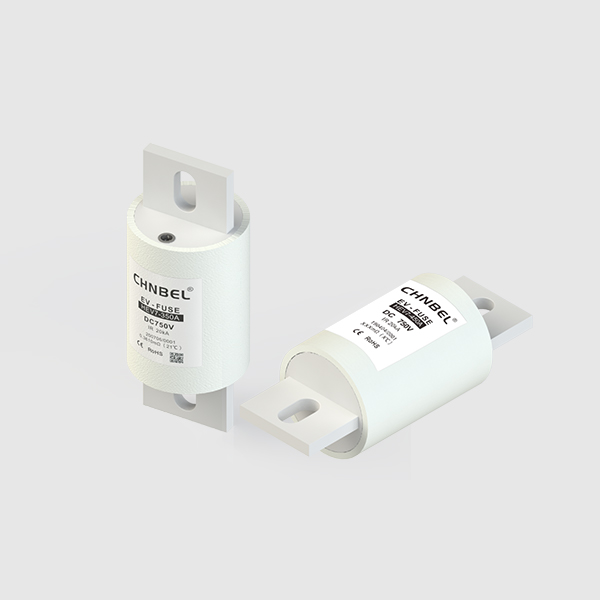

| HEV7S | ?26 | 114 | 90 | M8 | 35-100A | 750Vdc |
| EV7S | ?38 | 129 | 100.5 | M10 | 125-450A | 750Vdc |
| HEV7 | ?51 | 129 | 100.5 | M10 | 225-800A | 750Vdc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |

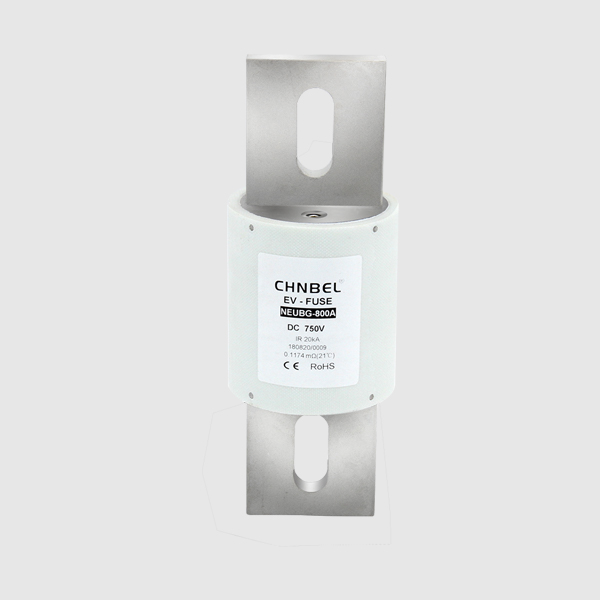

| NEUBG | ?63 | 180 | 127 | M12 | 450-1000A | 750Vdc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |

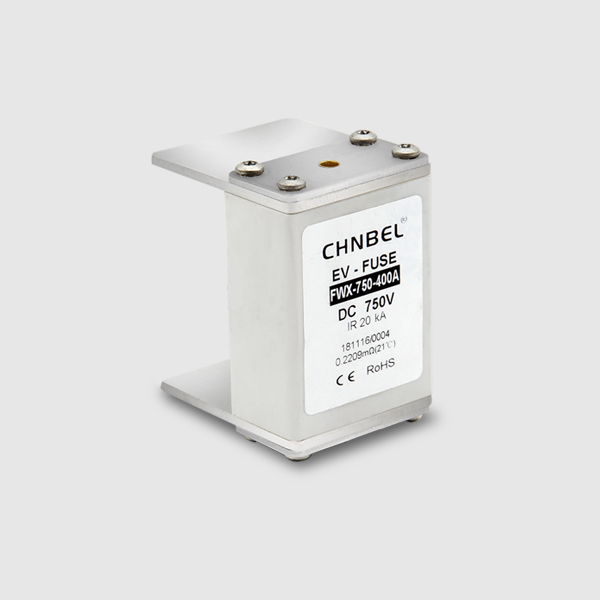

| FWX-750-A | 20.4 x 36.3 | 57 | N/A | N/A | 80-400A | 750Vdc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |
EVB2065~2083 | ?17.9 | 44 | N/A | N/A | 10-100A | 750Vdc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |

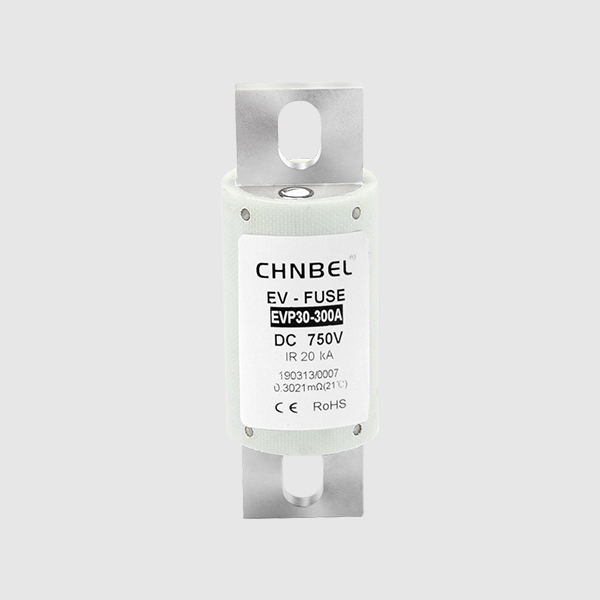

| EVP30 | ?31 | 92 | 73 | M8 | 100-400A | 750Vdc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |
| FWJ-750-A | 43 x 43 | 74 | N/A | N/A | 125-630A | 750Vdc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |

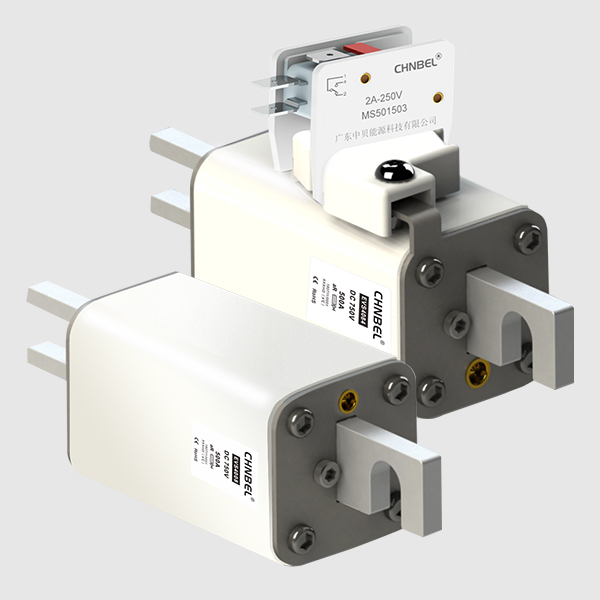

| EVS4005~4010 | 51.2 x 51.2 | 137.5 | 73 | M10 | 350-800A | 750Vdc |
| EVS4081~4088 | 51.2 x 51.2 | 137.5 | 73 | M10 | 350-800A | 750Vdc |
| *EVS4005~4010（不含指示器底座），EVS4081~4088（含指示器底座） | ||||||
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |

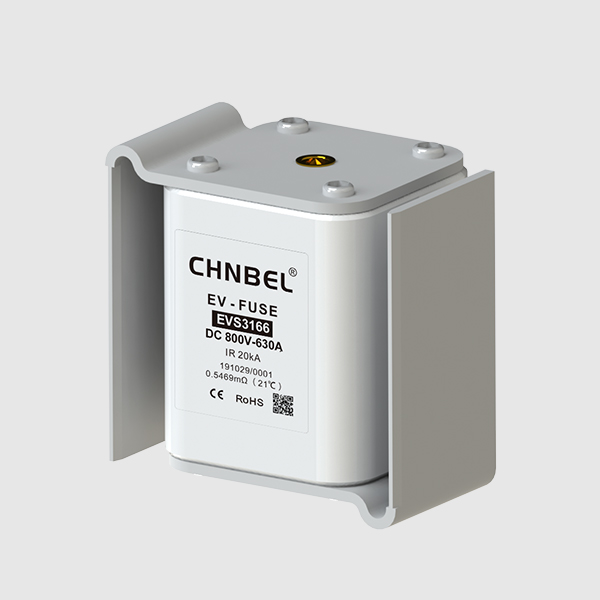

| EVS3159~3166 | 43 x 43 | 62 | 58 | N/A | 250-630A | 800Vdc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |

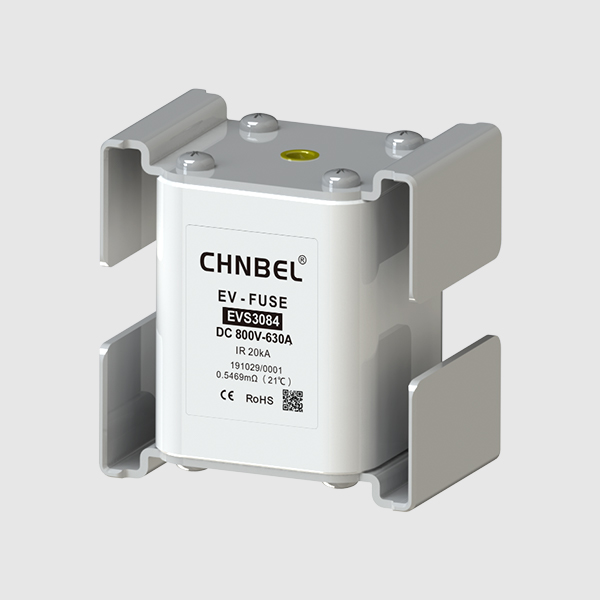

| EVS3077~3084 | 43 x 43 | 63.1 | 60.6 | N/A | 250-630A | 800Vdc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |

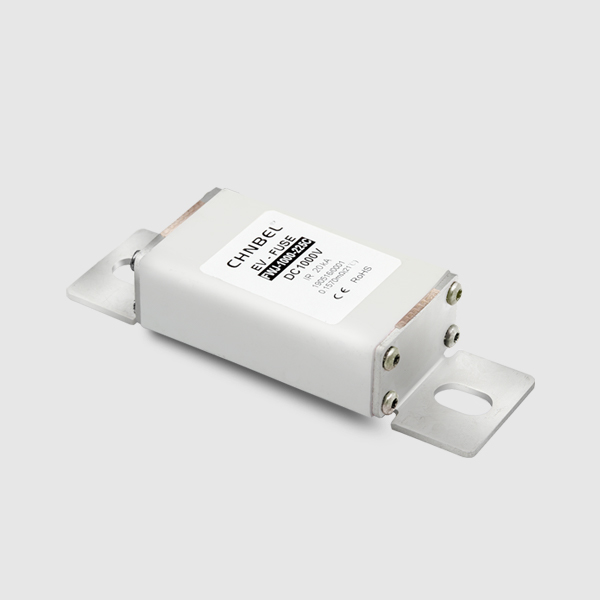

| FWX-1000-C | 20.4 x 36.3 | 112.4 | 91 | M8 | 25-250A | 1000Vdc |
| 型號 TYPE | 外徑/橫截面積 | 總長(mm) | 中心距 | 螺釘 | 電流 RATED CURRENT | 電壓 RATED VOLTAGE |

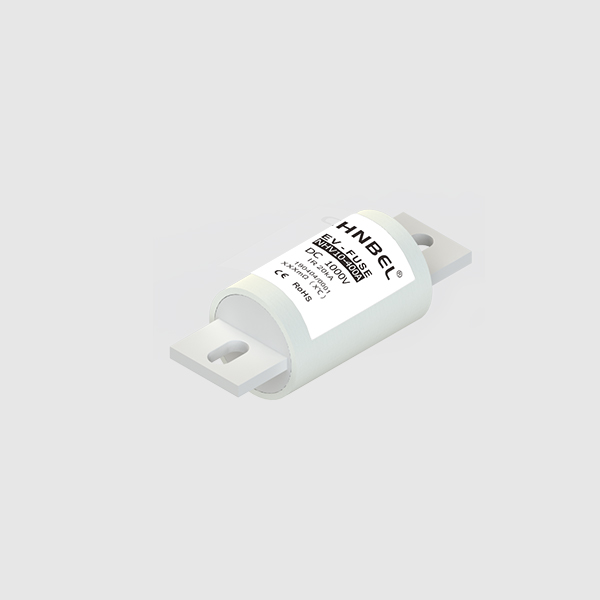

| NHV10S | ?26 | 127 | 103 | M8 | 35-150A | 1000Vdc |
| NHV10X | ?38 | 136 | 107.5 | M10 | 125-225A | 1000Vdc |
| NHV10 | ?51 | 136 | 107.5 | M10 | 250-600A | 1000Vdc |
產品特性：直流應用設計；最大分?jǐn)嗄芰?0kA；最小分?jǐn)嚯娏?35% (In<60A)或200% (In>=60A)；高耐受電流循環沖擊能力；較低的最小分?jǐn)嚯娏?；滿足EV行業所有電壓平臺及電流需求；低溫升，低功耗；產品小型化，輕量化。
產品設計標準：
-JASO-D622，GB 31465，ISO 8820；
-2In，3In，5In小電流分?jǐn)啵?/p>
-汽車級震動要求；
-5萬次電流循環壽命；
-優越的極溫性能。
應用領域：EV/HEV、動力電池包保護、動力電池充電、EV系統高壓配電箱PDU/BDU支路保護、EV系統高壓維修開關MSD、儲能系統。
規格選型請參考以下表格：
